3° Medidas de Obra

Assim que se planeia ou desenhasse um projeto elétrico, já sabemos onde colocar as caixas adequadas para a instalação de toda aparelhagem elétrica, ligações, passagem e quadros.

Em primeiro lugar faz-se marcação do nível de obra, normalmente é os pedreiros que fazem essa cota, para saber quanto é que vais crescer o pavimento da habitação, em média subirá cerca de dez centímetros, se for colocado teto falso (gesso cartonado) o nível também será por volta de 10 centímetros, o pé direito de uma habitação terá a média cerca de 2,50 metros.

As medidas comuns para uma instalação básica seguindo o critério standard.

São as seguintes:

Ramais de uma habitação (Moradia)

Ramal Energia

Ramal Telécomunicações

Contador Serviços

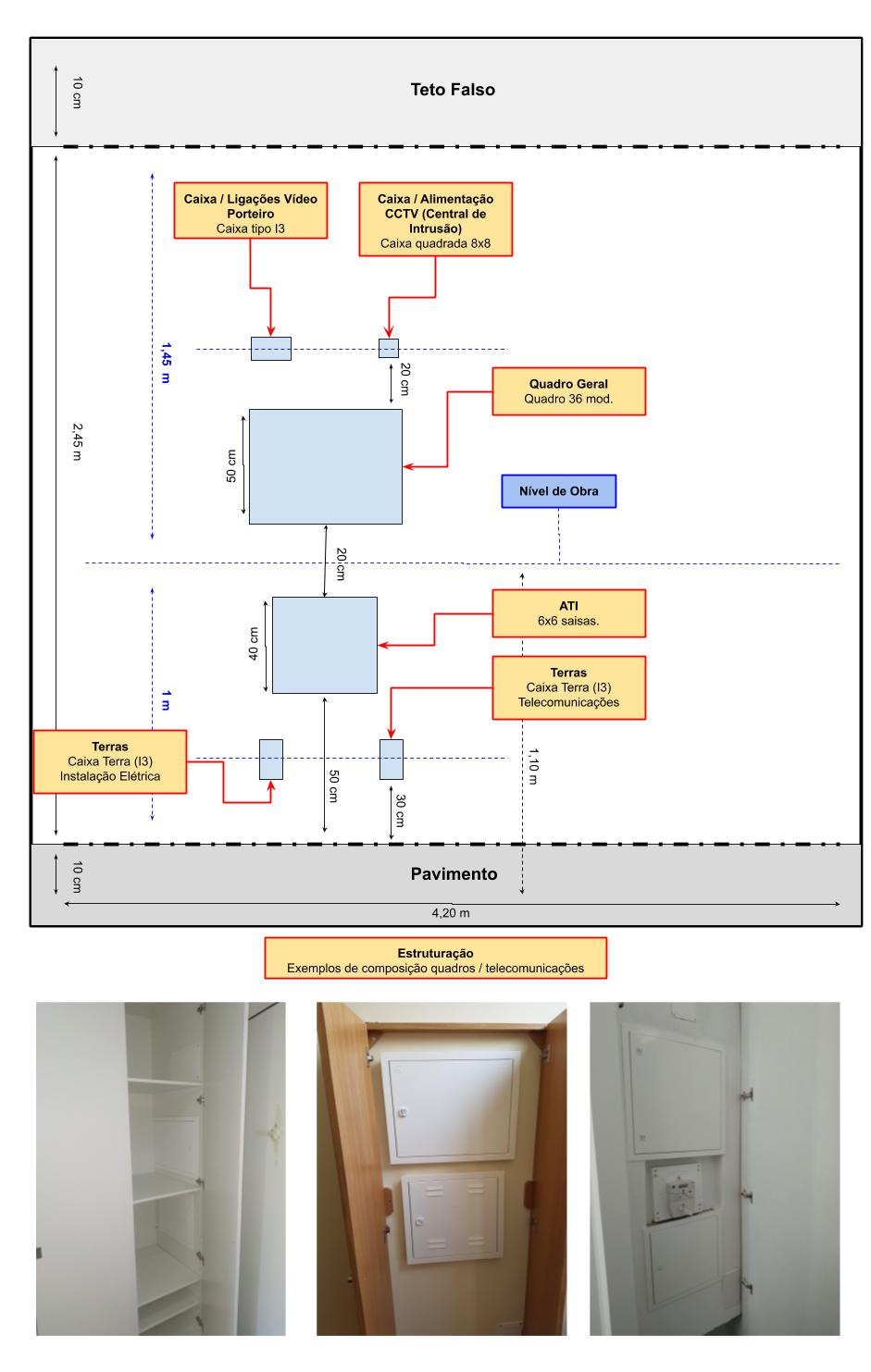

Exemplo de composição de zona técnica da habitação

Este exemplo contém uma habitação com quadro elétrico geral de 36 módulos, ATI de 6 saídas, caixa de derivação para vídeo porteiro, caixa de alimentação para central de intrusão (cctv) e caixas terra independentes.

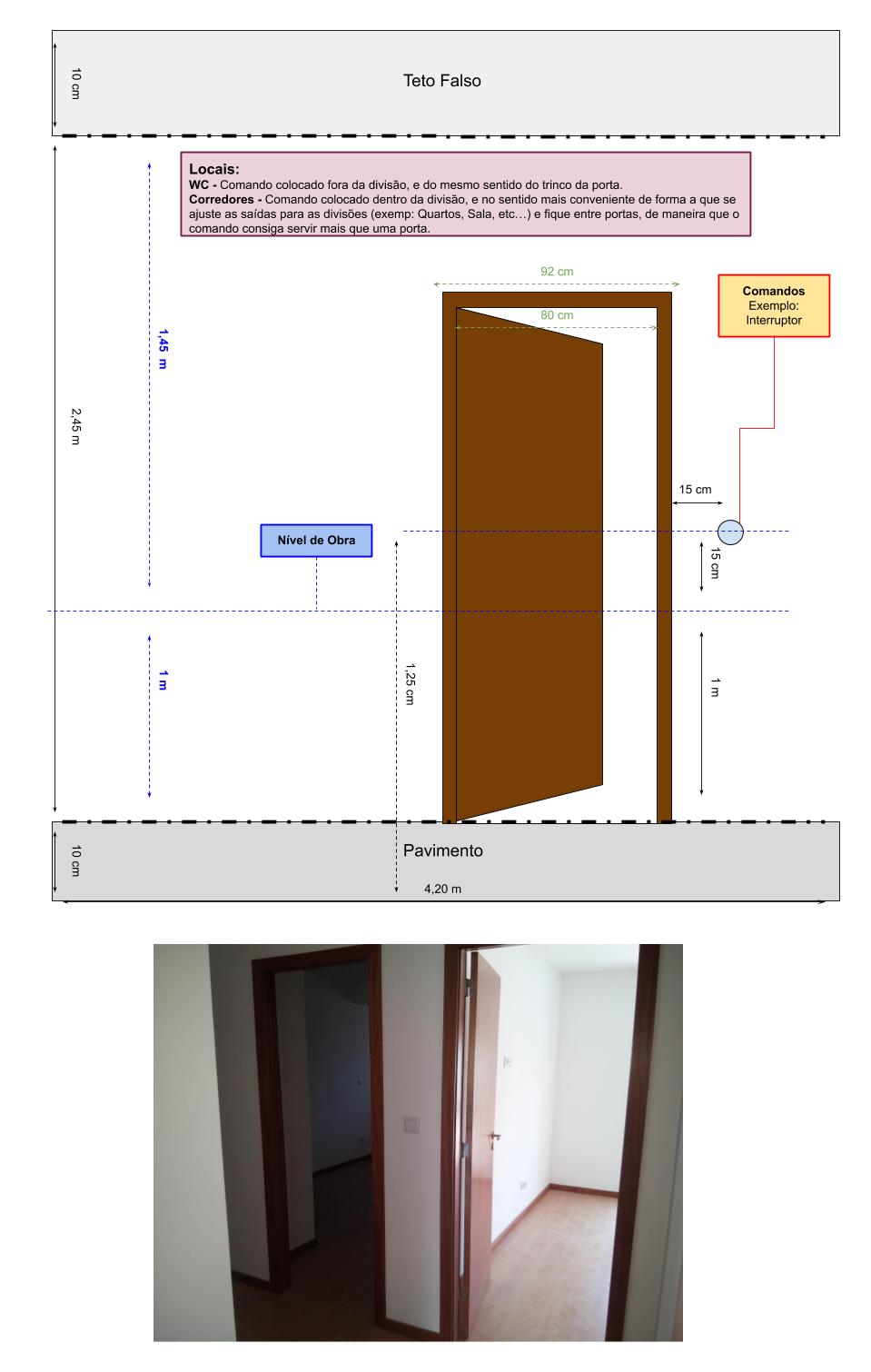

Exemplos de colocação de comandos

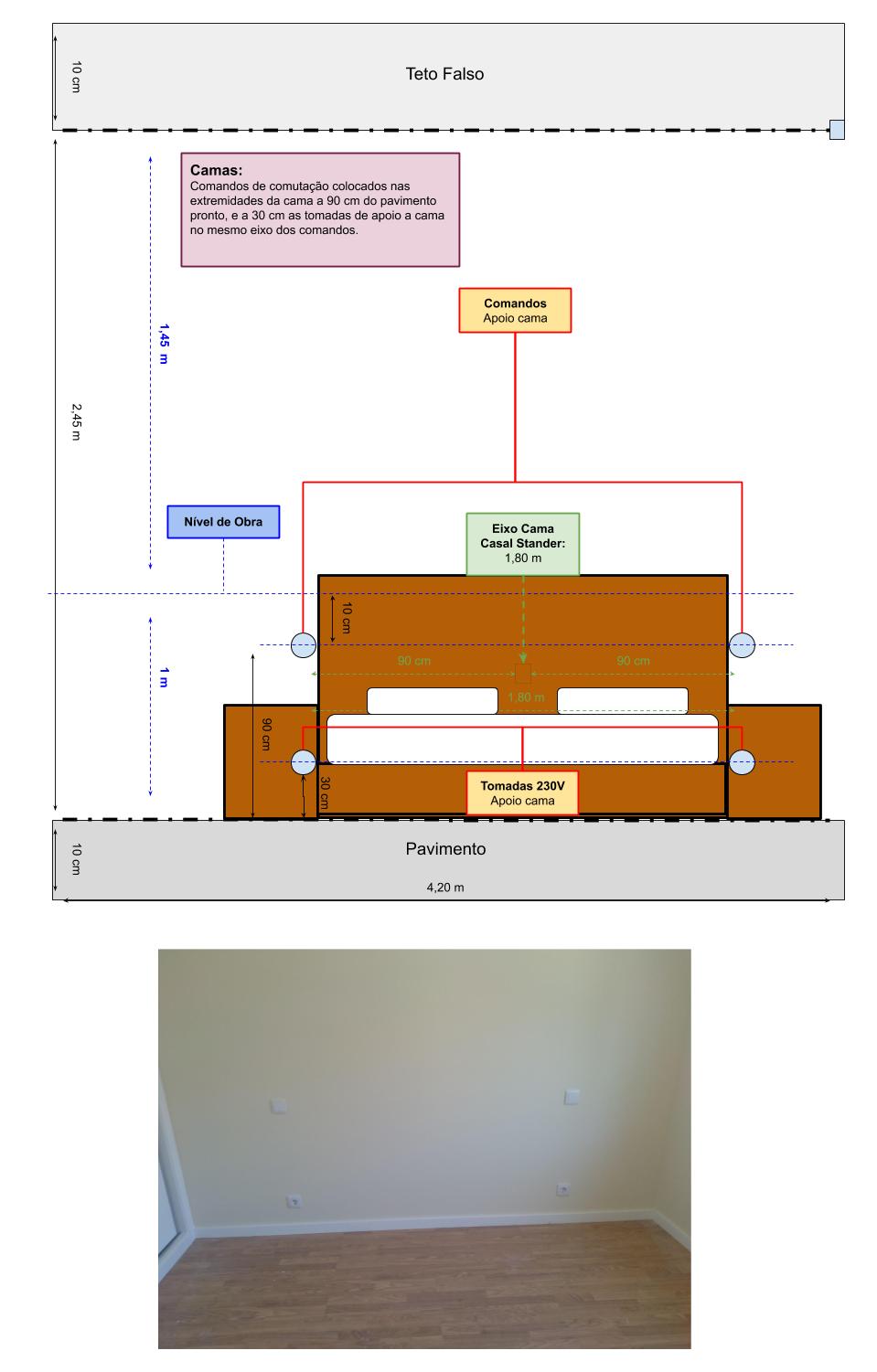

Comandos de quartos

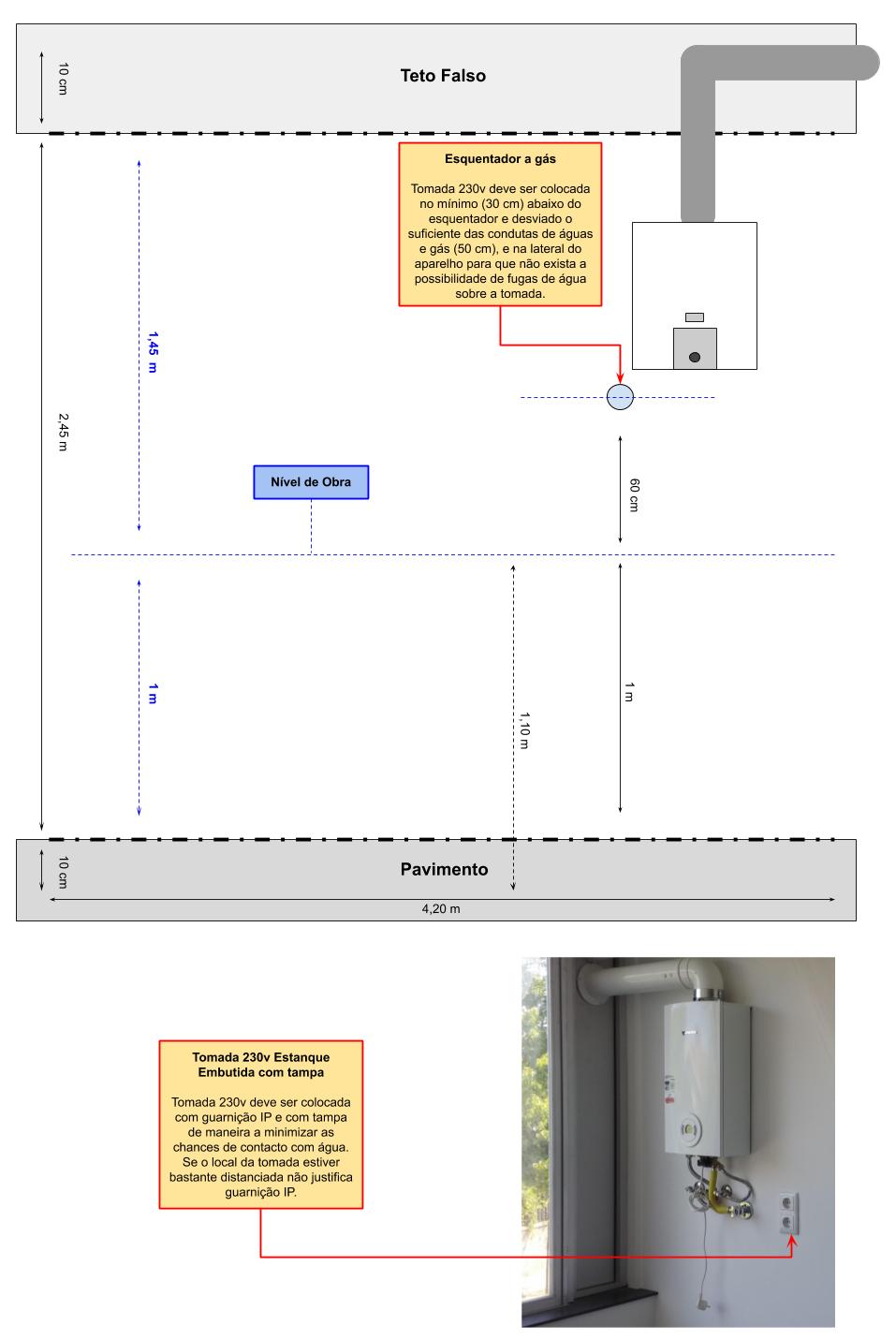

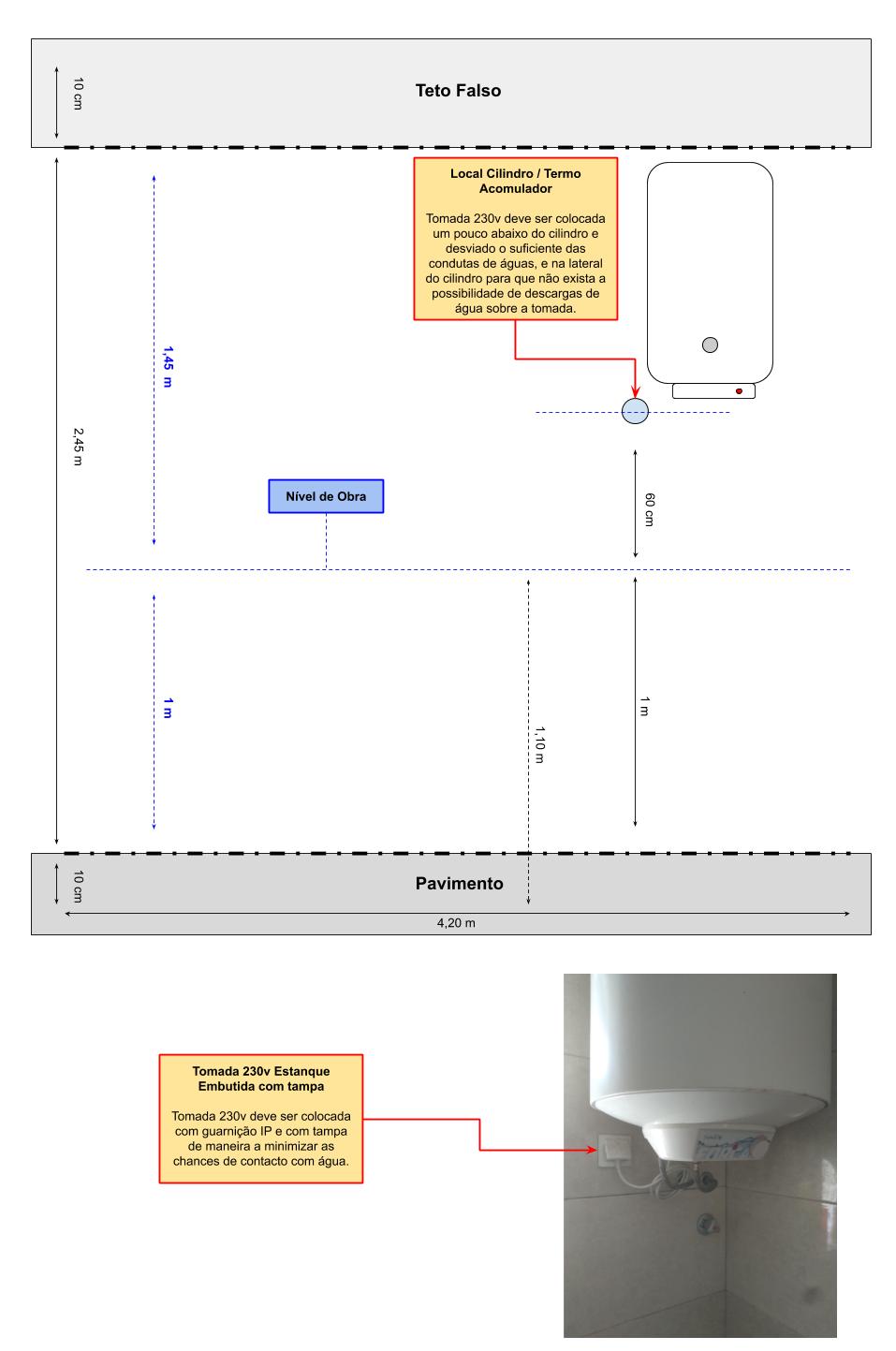

Locais e medidas para cilindro, caldeiras, esquentadores a gás.

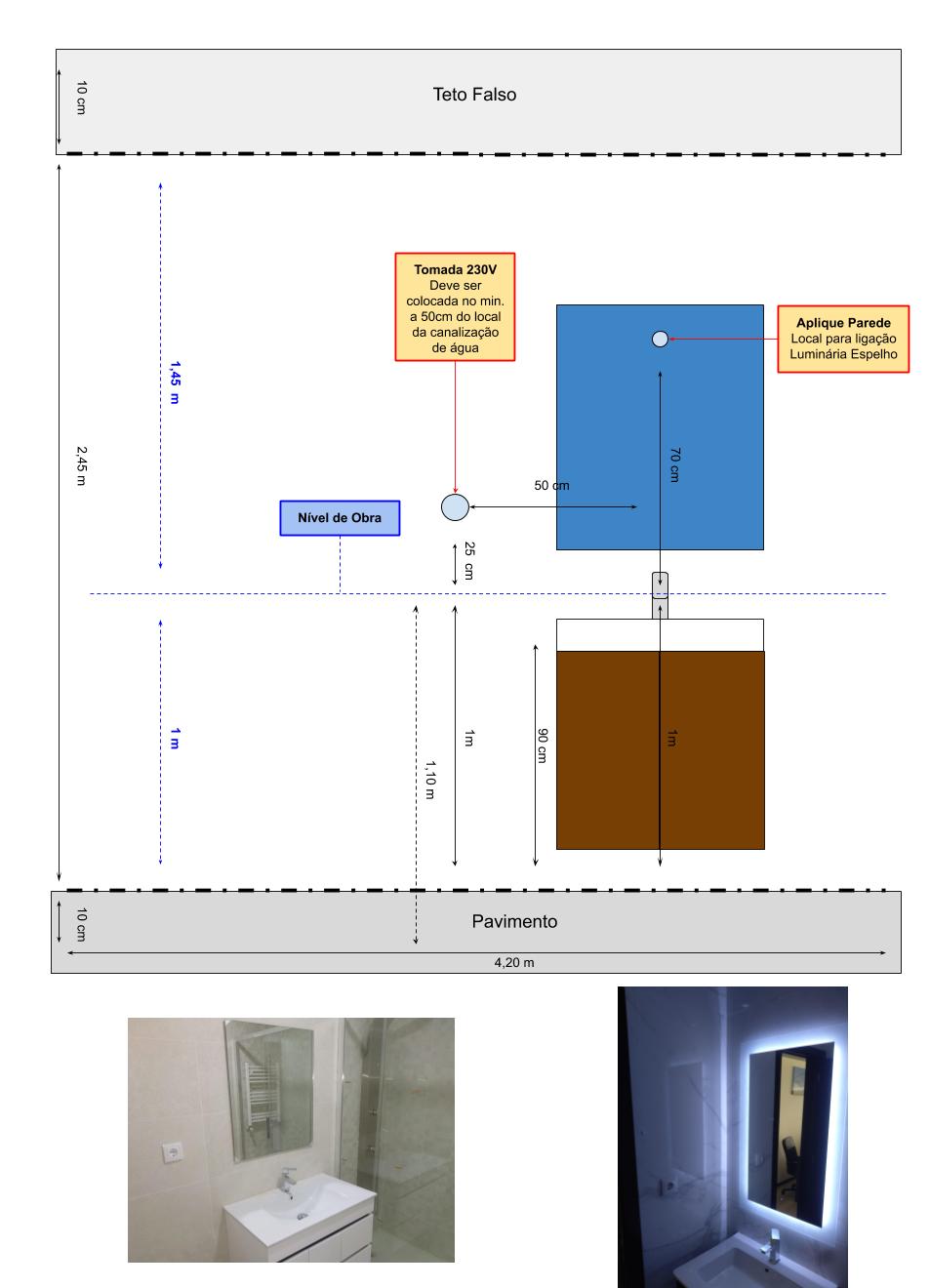

WC´s

Exemplo de cozinha

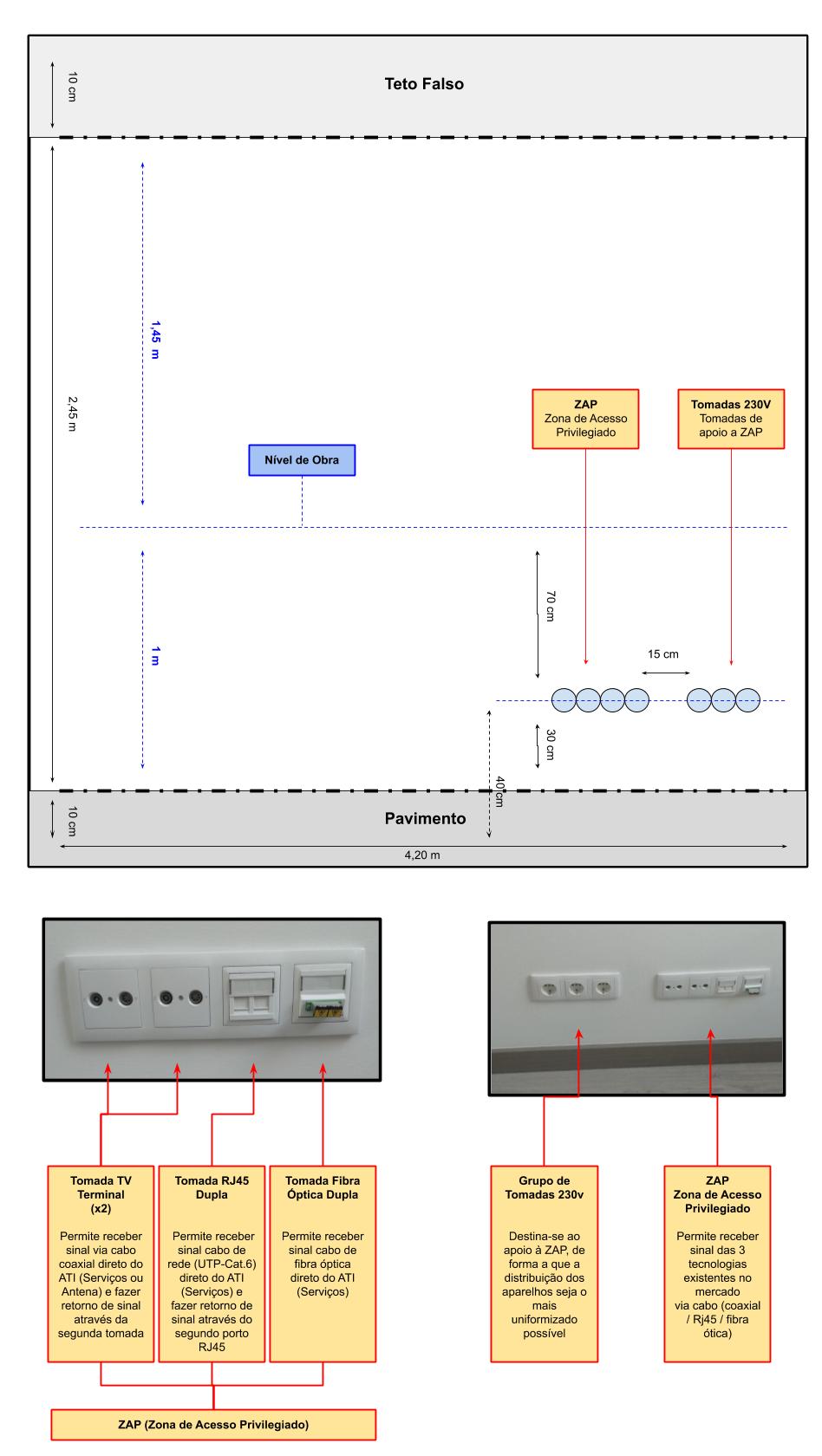

Telecomunicações
