5° Cablagem

Após colocação de todas as condutas, passa-se para a fase de instalação da toda a cablagem.

As secções de linha ou cabo depende sempre das distâncias do consumo exercido nesse circuito e da potência, a resistência da linha para essa carga é fundamental.

Mas existe de forma geral raciocínios, métodos e regras pré definidos para instalações de modo a simplificar a sua execução.

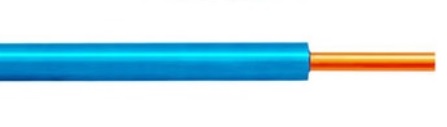

Numa habitação a linha destina se aos tubos no interior, cabos são destinados aos pontos exteriores, no caso de existir teto falso também deve ser utilizado cabo em vez de linha.

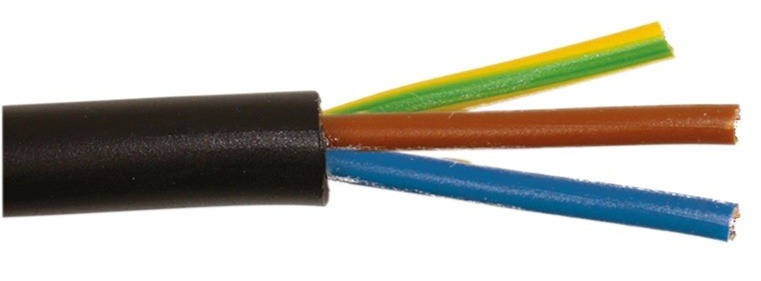

No caso de uma instalação monofásica todos os circuitos sejam eles diretos ou de passagem, de iluminação, tomadas ou outro equipamento terão como alimentação sempre 3 linhas, 1 como Fase (Preto ou Castanho), 1 como neutro (Azul) e 1 como terra (Verde e Amarelo).

O método que utilizo para fazer algumas distinções, são as seguintes:

Linhas de alimentação, ou seja as primeiras que vem do quadro elétrico utilizo sempre a cor preta como fase, o restante circuito no caso das tomadas troco a cor preta pela castanha.

Nos circuitos diretos utilizo sempre a cor preta como fase.

Nos circuitos de iluminação alimentação utilizo sempre a cor preta como fase, mas neste caso o restante circuito as linhas de passagem de alimentação para outros interruptores, comutadores continuo a utilizar a linha preta, porque vou utilizar a linha castanha para identificar as linhas destinadas aos pontos de iluminação (Linha de Lâmpada ou Linha de retorno)

Circuitos de iluminação:

Secção de linha - 3x1,5 mm

Secção de cabo - 3x1,5 mm

Circuitos de tomadas uso geral

Este circuitos são normalmente destinados a zonas como tomadas da sala, quartos, cozinha, hall´s etc...

Nunca deverá exceder 8 pontos (tomadas) no máximo por circuito, como são tomadas destinadas a pequenos consumos.

Exemplo: TV´s, Pc´s, candeeiros de mesa etc...

Secção de linha - 3x2,5 mm

Secção de cabo - 3x2,5 mm

Circuitos diretos:

Neste caso existe apenas um ponto de ligação direto da protecção do quadro elétrico ao ponto de consumo seja finalizado em tomada ou em ligação de placa de bornes como é o caso de fornos, placas vitrocerâmicas etc...

Circuitos que terminam numa numa tomada

Maquina de Lavar Louça - 3x2,5 mm

Maquina de Lavar Roupa - 3x2,5 mm

Máquina de Secar Roupa - 3x2,5 mm

Micro Ondas - 3x2,5 mm

Frigorifico - 3x2,5 mm

Exaustor - 3x2,5 mm

Cilindro / Termo acumolador - 3x2,5 mm

Alimentação ATI (Armário de Telecomunicações Individual - 3x2,5 mm

Alimentação motor portão automatico garagem - 3x2,5 mm

Circuitos que terminam numa caixa quadrada 8x8 ligação em ligadores placa de bornes

Placa vitrocerâmica - 3x4 mm (Circuito termina numa caixa quadrada ligação em placa de bornes)

Forno - 3x4 mm

Caldeira - 3x2,5 mm

Casos de Caldeiras que irão ter termoestato a ligação entre eles deverá ser em cabo:

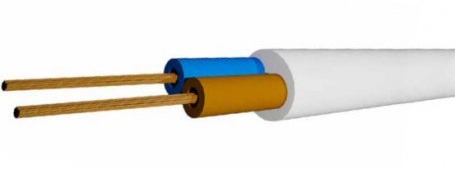

Cabo 2x1mm flexivel

Circuitos que terminam nos equipamentos ou em transformadores

Alimentação Video-Porteiro / Intercomunicador - 3x1,5 mm (Circuito termina no transformador)

Alimentação Painel Solar - 3x2,5 mm (Circuito termina termossifão)

Circuitos que terminam numa caixa quadrada 8x8 ligação em ligadores normalizados

Alimentação de CCTV (Circuito Fechado de TV) - 3x2,5 mm

Alimentação de CDI (Central de Intrusão) - 3x2,5 mm

Alimentação de CDAI (Central de Anti-Incêndio) - 3x2,5 mm

Ramais

Alimentação da habitação varia consoante a potência contratada e a distância do ramal mas de forma geral são instalados da forma seguinte:

(Desde o contador até a protecção diferencial do quadro geral)

3,45 kWh - Cabo XV 2x6 mm Multifilar

6,90 kWh - Cabo XV 2x10 mm Multifilar

10,35 kWh - Cabo XV 2x16 mm Multifilar

A ligação do contador a portenhola deverá ter em conta futuros aumentos de potência, por isso deve-se instalar cablagem de secção maior, exemplo:

uma habitação de potencia 3,45 kWh 2x6mm (Contador ate Quadro) mas 2x10 mm ou 2x16 mm (Portelhola ate contador), poderá sempre optar por todo trajeto ser na mesma secção ficando totalmente preparado para futuros aumentos por exemplo 2x16 mm desde a (Portelhhola ate Quadro) evitando assim qualquer trabalho na altura do aumento de potência.

Terra:

Deve ser executada no caso de obra nova logo no seu início de construção criando um anel na cinta da estrutura do edifício, noutros casos deverá ser colocado 1 ou mais piquetes de terra depende dos valores de resistência o mais profundo possível, normalmente a vareta deverá estar estacada 80 cm abaixo do pavimento tendo em conta que ela tem 1,50 m ou seja a perfundida rondará os 2 metros.

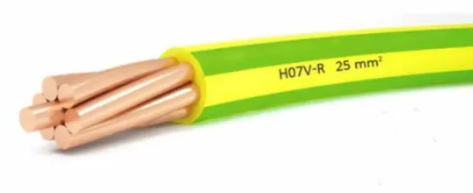

Secção linha terra - 25 mm

(Ligação em barramento com bornes amoviveis de aperto mecânico *Parafuso de porca para terminal na Caixa de terra)

ITED (Telécomunicações)

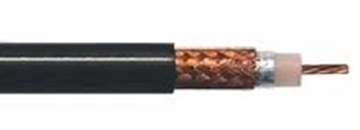

Cabo Coaxial RG6 Cobre-Cobre Antena TV (Interior)

Cabo Coaxial RG6 Cobre-Cobre Antena TV (Exterior)

Rede Informática - Cabo de dados da categoría 6 e Euroclasse Fca, do tipo U/UTP (sem blindagem), com condutor CCA 4 pares e cobertura em PVC .

FO - Cabo de fibra óptica 2 fibras S 9/125 OSKSCAPC40 (Pré-Conectado)

Quem tem maquina de fusoes oticas poderá optar por outros cabos e fazer as fusoes dos pigtails fibra óptica.

Video- Porteiro / Intercomunicador

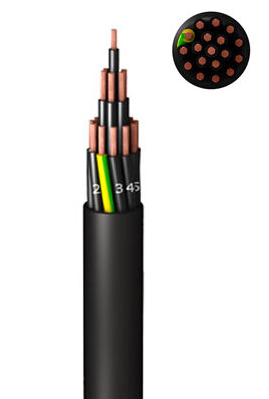

Não existe um cabo pré definido para esta função, porque depende muito do equipamento que se irá instalar, marca e sistema de linhas, o ideal quando não se tem a certeza do equipamento é ter um cabo com linhas suficientes para todas as ligações, opção será cabo 10x1,5mm multifilar, este tipo de cabo dará soluções para praticamente todos equipamentos no mercado, apesar de hoje em dia os sistemas mais recentes são de apenas 2 linhas, a secção da linha é importante porque principalmente no video-porteiros para garantir melhor imagem, menos quebras e interferência, linhas de secção muito baixa não sou fiáveis tais como cabo utp, as distâncias também criam perda por isso quanto mais forte a linha mais garantia tem.

No caso do trinco elétrico poderá utilizar:

Cabo 2x1,5mm Flexivel
